Снимаем контакт с электромагнитного клапана 5.

Регулировка и обслуживание системы питания и смесеобразования «Вихрей»

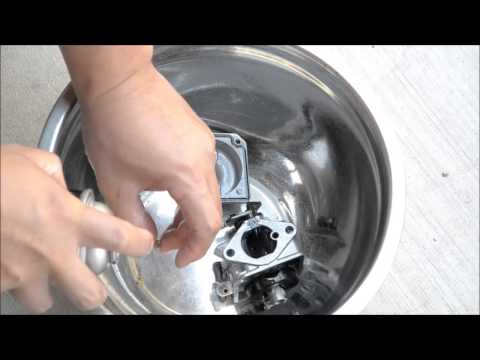

И наконец откручиваем 5 винтов, которые фиксируют верхнюю половину карбюратора Переворачиваем эту половинку и видим что на ней находятся поплавки Нужно выровнять поплавки что бы они были параллельны друг другу и не были перекошены, находиться они должны на одном уровне от прокладки Далее нам нужно выставить расстояние между прокладкой и поплавками Оно должно составлять не 2мм и не 1мм как описано в литературе, а должно варьироваться от 3мм до 5мм. Эти миллиметры играют главную роль в количестве подаваемого топлива, и от одного не верно выставленного миллиметра двигатель может перестать работать, либо будет "переливать".

Вообще на каждой машине нужно искать свой уровень, он может и выходить за границы мм. По этому следует выставить данное расстояние между поплавком и прокладкой половинок карбюратора, поставить его на место, одеть шланги, и накачать бензин в камеру.

Регулировка и обслуживание системы питания и смесеобразования «Вихрей»

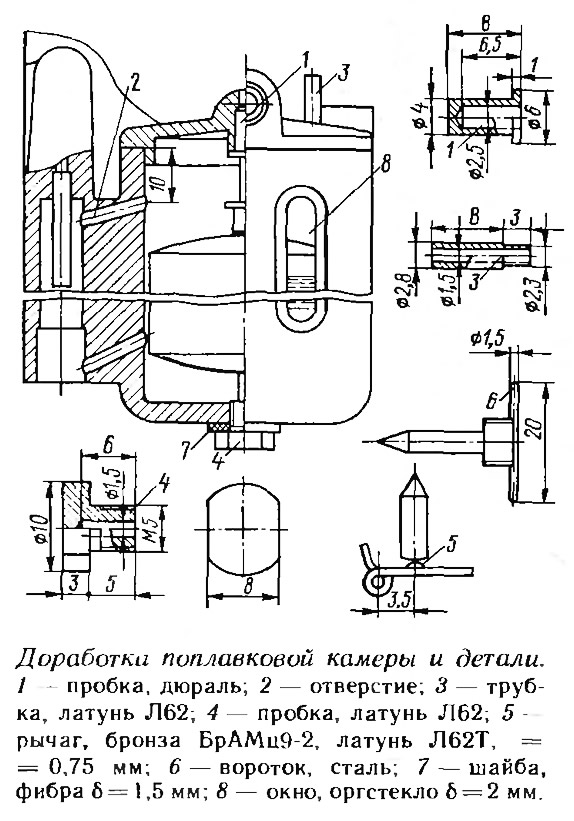

Далее снимаем крышку, аккуратно не повреждая поплавков откладываем половинку в сторону и делаем проверку. Если в уровне топлива будут происходить перепады, устойчивой работы мотора добиться будет невозможно. Особенности механизма камеры поплавка карбюратора Камера поплавка размещена в фронтальной доле карбюраторного корпуса. Сверху закрывается крышкой, а бензин поступает в камеру сквозь штуцер. После штуцера размещен фильтр, сделанный в виде сеточки, за чистотой которого стоит периодически следить. Карбюраторный поплавок чаще всего имеет цилиндрическую форму, производится из двух латунных половинок, которые спаиваются между собой. Крепеж поплавка выполняется из того же сплава и крепится при помощи пайки. К карбюраторной крышке поплавок прикреплён при помощи соединения. На креплении поплавка присутствует два язычка: Клапан представляет из себя мини корпус, закрученный в верхнюю крышку карбюратора, внутри которого находится иголка.

На конце иглы установлен пружинный демпфирующий шарик. Этот механизм защищает иглу от толчков об корпус клапана. Для того, чтобы игла не застряла в закрытом состоянии, на нее надевается специфическая скобка, которая тянется язычком крепления поплавка вниз.

Карбюратор поплавковая камера регулировка лодочного мотора

Время от времени следует контролировать плотность игольчатого клапана, так как повреждение данного устройства может привести к неустойчивой работе мотора и увеличенному расходу бензина. Высота бензина в поплавковой камере воздействует на качество топливной смеси, которая поступает в камеру сгорания.

Низкий уровень тормозит подачу топлива, а высокий увеличивает его количество. В большинстве ПЛМ уровень топлива в поплавковой камере регулируется путем изменения угла язычка поплавка, обычно он изготовлен из мягкого металла и впаян в корпус поплавка. Язычок, в свою очередь, взаимодействует с запорной иглой-клапаном, нажимая на него при всплытии поплавка, когда уровень топлива поднимается, тем самым, заставляя игольчатый клапан зайти обратно в седло и перекрыть дальнейшую подачу топлива. Очевидно, что от положения язычка зависит, как скоро он это сделает. Точных рекомендаций по настройке здесь, в принципе, быть не может, потому как каждый, даже от солидного производителя мотор, индивидуален.

Просто, следуя логике, необходимо подгибать язычок отверткой вниз или наверх. Разумеется, угол изменять следует совсем чуть-чуть, обычной плоской отверткой. Удобнее для этого снять поплавок, благо это не трудно. Но изначально поплавок выставлен на производстве строго по мануалу.

Регулировка и обслуживание системы питания и смесеобразования «Вихрей»

Вот, к примеру, стандартные значения для Mercury 9. А вот для Mercury 5: Конечно, сам поплавок должен быть герметичным, внутри него не должно плескаться топливо. Исправляется нарушение герметичности пайкой, а в походных условиях можно воспользоваться мылом.

Карбюратор поплавковая камера регулировка лодочного мотора

Бензин мыло не растворяет. Игольчатый клапан так же может иметь износ либо засорение седла. При суровом хранении без консервации и, конечно, без удаления топлива из карбюратора, на клапане вполне так могут отложиться смолы и он может просто залипнуть в седле.

Форма поиска

Но, в основном, это случается с некачественными моторами из-за экономии на правильных материалах. Впрочем, при тяжелых условиях хранения, там им будет уже не до игольчатого клапана. Нормальные лодочные моторы, в общем, прекрасно это переживают. Работа игольчатого клапана на собранном карбюраторе проверяется просто. При нормальном положении карбюратора, когда поплавковая камера находится внизу, воздух должен свободно проходить, если подуть во входной топливный фитинг.

Вам также может быть интересно

А при перевернутом — игла, под весом поплавка, должна перекрывать ход воздуха.
